Biseladora CHP-60G INV
Ampliamos horizontes. El máximo valor de achaflanado para la máxima precisión
Grandes chaflanes con acabados superiores para biseles inferiores
Usted está aquí

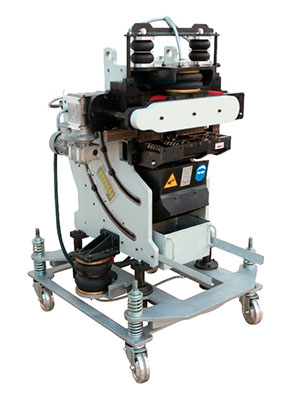

Cevisa ha creado la primera y única biseladora automática que une y combina las características de una verdadera fresadora portátil y de una biseladora. La achaflanadora/biseladora CHP-60G INV es la solución única en el mercado para biselar grandes espesores (hasta 100 milímetros) y capaz de chaflanar materiales altamente aleados o de elevada dureza como el dúplex, super dúplex, hardox, armox… sin esfuerzo para chaflanes inferiores. Junto con nuestra CHP-60G forman el equipo perfecto, para ganar tiempo en la elaboración de chaflanes en X sin tener que voltear enormes chapas.
Su velocidad de trabajo y su acabado mecanizado garantiza al usuario chaflanes de la máxima precisión en cuanto a ángulo, profundidad y calidad, reuniendo las condiciones más idóneas para realizar un proceso de soldadura perfecto.
Ventajas de la biseladora para mecanizado de gran espesor CHP 60G INV
- Universal: Apta para todo tipo de material, aceros, inox, dúplex, super dúplex, hardox, armox…. y espesores hasta 100 mm,
- Ángulos de chaflanado entre 15° y 70°, adaptada para chaflanes de transición.
- Operaciones guiadas: completo sistema de ajuste numérico para la máxima precisión de chaflanado.
- Alta productividad: libera mesas de corte.
- Alto rendimiento: Coste de chaflanado / min. por un achaflanado mecanizado, rentabilidad garantizada.
- Para chaflanes inferiores.
Datos técnicos
Capacidades
- Chaflanado de chapas de 10 mm a 100 mm de espesores *
- Espesor óptimo de trabajo: de 10mm a 70 mm.
- Chaflán de 60 mm (longitud)
- Acabado del chaflán: mecanizado
- Velocidad máxima de biselado: 0.5 metros por minuto.
- Máximo chaflán en una sola pasada: 28 milímetros.
- Máximo chaflán recomendado en varias pasadas: 60 milímetros.
- Ángulos ajustables de 20º a 50º
- Dimensiones mínimas de chapas a chaflanar: Ancho 150 mm y largo 250 mm
* Configuración especial para espesores de 100 milímetros.
Características
- Ajuste preciso de la profundidad del chaflán por display electrónico.
- Velocidad de avance / chaflanado regulable según el material biselado.
- Velocidad del cabezal regulable.
- Pantalla digital para la lectura de la velocidad de avance del material y RPM del cabezal.
- Agarre de la chapa por una presión constante de 4 Bares.
- Altura de trabajo regulable por elevación neumática.
Esquemas de chaflanados / biselados
Chaflanado de chapas: chaflán / bisel en K, V, X e Y
Velocidad de biselado / achaflanado: 0,5 metros por minuto.
Conexión eléctrica
Motor trifásico: tres fases y tierra. sin neutro.
Potencia del motor: 5 CV – 3,8 kW
Voltaje: 220/380 V. 50 Hz 250/440 V. 60 Hz
Cualquier otro voltaje, consultar disponibilidad
Enchufe de 32 A.
Cables de diámetro: 2,5 milímetros.
Consumo máximo de la máquina: máximo 15A.
Caudal del aire 200 l/min.
Caja eléctrica:
- Con disparo a mínima tensión
- Seta de emergencia
- Protección magnetotérmica
Peso neto de la máquina biseladora: 800 kilogramos.
Altura de trabajo: regulable desde 760 hasta 940 milímetros.
Carro integrado.
Ventajas CEVISA
- Silenciosa y sin vibraciones: acabado mecanizado uniforme.
- Mecanizado en frío, sin modificar las propiedades del material.
- Máquina biseladora móvil y robusta.
- Consumo eléctrico mínimo de 10 A (a 380V).
- Avance rápido de chaflanado / biselado.
Accesorios
La biseladora se suministra con los siguientes accesorios
- 2 juegos de 10 placas de corte (7 montadas en la máquina)
- 1 plato de fresado de recambio
- 1 juego de llaves para el ajuste de la máquina
Accesorios adicionales:
- Placas de corte
- Rodillos sufridores superiores antimarca de poliuretano
